Антенна модифицированный Windom


Антенна модифицированный Windom

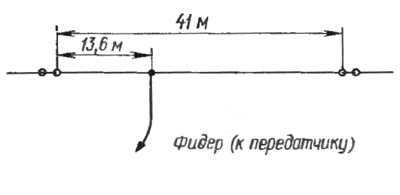

Антенна Windom


Полотно антенны разрезается в точке подключения однопронодного фидера и здесь устанавливается изолятор.

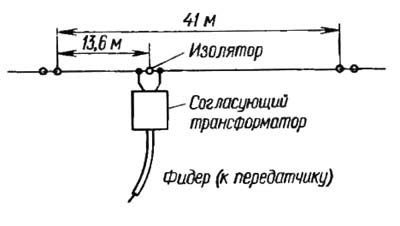

Модифицированный Windom


В этой точке входное сопротивление антенны на нескольких любительских диапазонах близко к 300 Ом, поэтому питают антенну коаксиальным кабелем с волновым сопротивлением 75 Ом через согласующий трансформатор с коэффициентом трансформации 1:4.

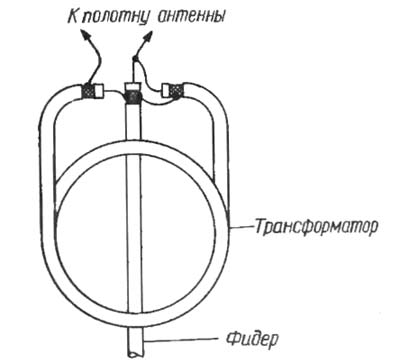

Согласующий (симметрирующий) трансформатор изготавливают из такого же коаксиального кабеля, что и питающий фидер. Он представляет собой бухту диаметром 10…15 см (некритично), которая содержит 3-4 витка. Распайка центральных проводников и оплеток кабеля этой бухты на рисунке.

Согласующий (симметрирующий) трансформатор

При эксплуатации этой антенны были получены следующие результаты: 3500…3800 кГц – КСВ < 1,8; 7000…7100 кГц – КСВ < 1,1; 14000… 14350 кГц – КСВ < 1,3; 28300 ..29700 кГц – КСВ < 2,5.

На частотах ниже 28300 кГц КСВ возрастал до значения 4 на частоте 28000 кГц. На диапазоне 160 м эта антенна не работает.
